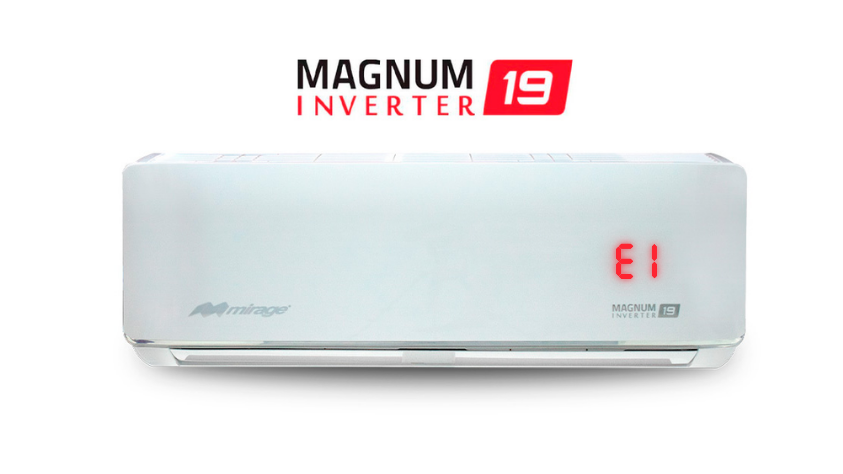

Código de error E1 aire acondicionado Mirage Magnum 19 Inverter

Error de comunicación entre la tarjeta de la unidad interior y la tarjeta de la unidad exterior

La aparición de este código de error ocurre cuando la unidad interior no recibe retroalimentación de la unidad exterior durante 110 segundos por cuatro veces consecutivas.

Soluciones para este error

1. Reiniciar la unidad de aire acondicionado

Primero que nada, se deberá interrumpir el suministro de energía eléctrica desconectándo el enchufe de la toma de corriente o bien, desactivando el interruptor termomagnético correspondiente a la unidad; esperar al menos 10 minutos y posteriormente activar nuevamente el suministro eléctrico.

Si al volver a encender la unidad ya no aparece el error, entonces el equipo funcionará con normalidad. Si por el contrario, el código se vuelve a mostrar en el display, véase la siguiente solución.

2. Comprobar las conexiones de la unidad interior y exterior

Es importante que se compruebe el orden de conexión en las borneras de ambas unidades y verificar que estén acordes a lo indicado en el Manual de Instalación. Finalmente, compruebe que el cable de señal esté conectado correctamente y que esté haciendo buen contacto en la caja de conexiones.

3. Comprobar el comportamiento de las señales en los bornes de la unidad interior y exterior

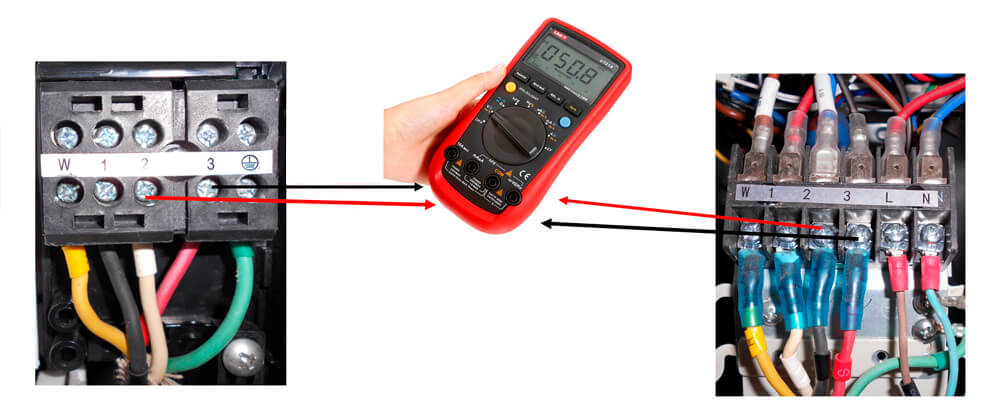

Para hacer esto, deberás contar con un multímetro y ajustarlo en medición de Corriente Directa (CD). A continuación, con la unidad en funcionamiento, medir el voltaje entre las terminales 2 y 3 de ambas unidades.

 A continuación, deberá interpretar los resultados de la siguiente manera:

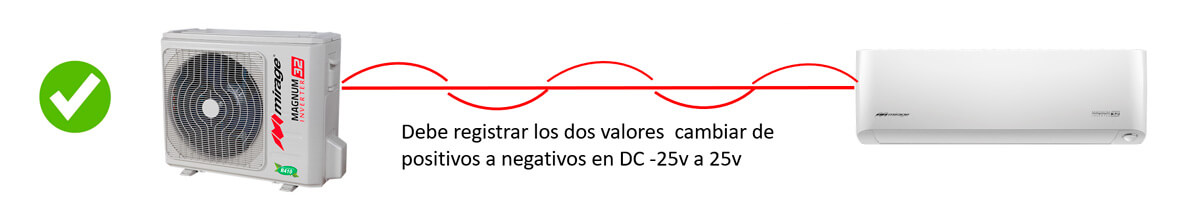

1. Si la Corriente Alterna del sistema funciona correctamente, el voltaje se moverá alternativamente entre -25 V y 25 V.

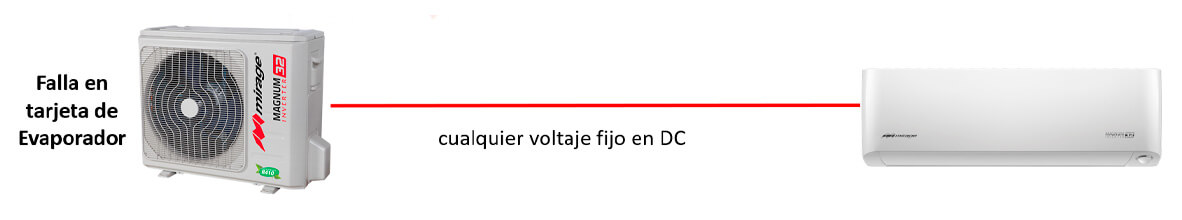

2. Si la unidad interior presenta algún problema de funcionamiento en la tarjeta electrónica, el voltaje permanecerá en un voltaje fijo.

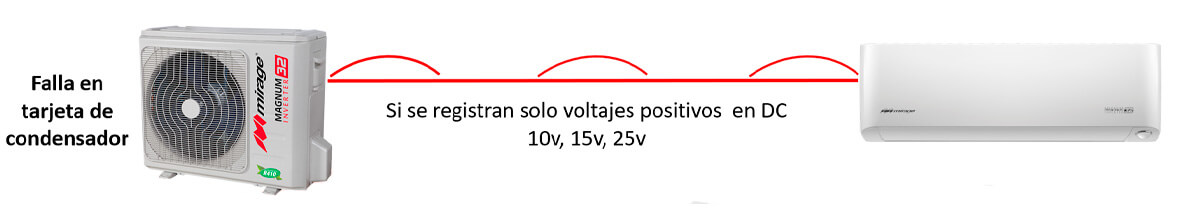

3. Si la unidad exterior presenta algún problema de funcionamiento en la tarjeta electrónica, el voltaje que se registrará en el multímetro serán voltajes siempre positivos.

Según sea el resultado de tus pruebas, deberás reemplazar una u otra tarjeta electrónica para resolver el problema.

IMPORTANTE: En el caso de que el fallo se presente en la tarjeta de la unidad exterior, antes de reemplazarla es recomendable comprobar la resistencia del reactor.

El valor normal de este componente debe estar muy cerca de 0 Ohms. En caso de que presente una resistencia muy alta, es probable que este sea el problema. Deberá reemplazarlo.
