Características de circuitos en serie

Los circuitos en serie cumplen con la particularidad de que la corriente fluye a través de un solo camino, una sola trayectoria, partiendo desde la fuente de voltaje, pasando por  cada una de las cargas y regresando de nuevo a la fuente.

La imagen a continuación es un ejemplo de un circuito en serie:

Circuito en serie. La corriente fluye siguiendo una sola trayectoria.

La principal desventaja de los circuitos en serie es que al contar con una sola trayectoria para la corriente, si una carga o alguna sección del circuito se abre (se rompe), todas las demás cargas dejarán de funcionar, pues, el circuito estará abierto, es decir, que la única trayectoria que tenía la corriente para fluir se ha roto.

Un ejemplo clásico de los circuitos en serie es el de las luces decorativas navideñas (aunque es cierto que actualmente vienen en conexión serie-paralelo), si una de esas luces fallaba (se abría), sin importar que fuera la primera de toda la serie, las demás dejaban de funcionar.

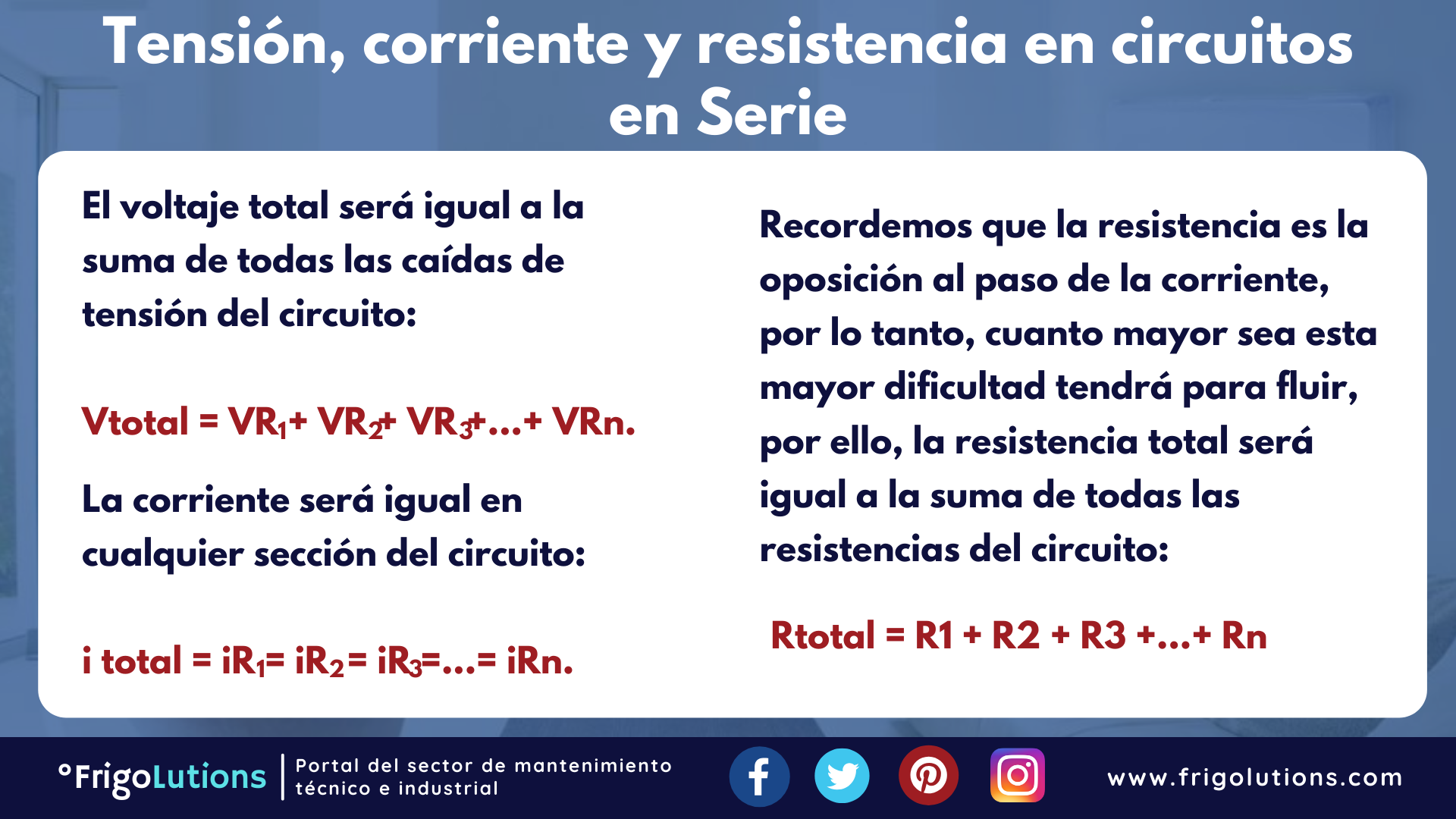

Los circuitos en serie cuentan con otras características adicionales relacionadas con los valores de voltaje, corriente y resistencia. En la siguiente imagen se muestran esas características y las fórmulas para determinar cada una:

Cortos circuitos en los circuitos en serie

Adicional a las características anteriores, cuando sucede un cortocircuito en los circuitos en serie, pueden ocurrir dos escenarios, uno menos favorable que el otro, ya que, las demás cargas pueden continuar funcionando o pudiera ser que las demás cargas se abran debido al incremento de voltaje, corriente y potencia en las cargas restantes del circuito.

Los efectos de un cortocircuito en un circuito en serie puede puede resumirse de la siguiente manera:

• El voltaje en las cargas restantes del circuito aumentará.
• La resistencia total se reduce.
• La corriente total aumenta.
• La disipación de potencia de las cargas restantes aumenta.
• La potencia total aumenta.
• La resistencia, voltaje y potencia de la serie cortocircuitada disminuye, y si se da el caso de que el cortocircuito es total, esas magnitudes disminuirán a cero.
